钻石DA40五级训练器FTD CNFSimulator.FTD.DA40

中仿钻石DA40/DA42单双发切换五级飞行训练器CNFSimulator.FTD.D40（以下简称 D40 FTD）是中仿智能基于 Diamond DA40机型自主研发的飞行训练器。该设备采用中仿智能先进的飞行控制软件、图形图像系统和机电集成系统，符合 CAAC FTD Level 5、FAA FTD Level 5 和 EASA FNPT II 标准

一. 产品应用领域

——航空理论教学培训

符合FAA/CAAC认证标准的飞行仿真数据包，体现飞机的性能和操纵特性
符合ICAO规范的大气模型，体现大气环境的变化规律，以及对飞行和仪表指示的影响
领航原理教学，具有GPS、VOR、ILS、NDB导航方式

——仪表盲降程序训练

精密进近（ILS）
非精密进近（VOR、LOC）
满足低能见运行所需的场景设置

——SOP标准操作程序训练

起落航线训练
空域飞行训练
转场飞行训练

——故障处置和非正常操作程序训练

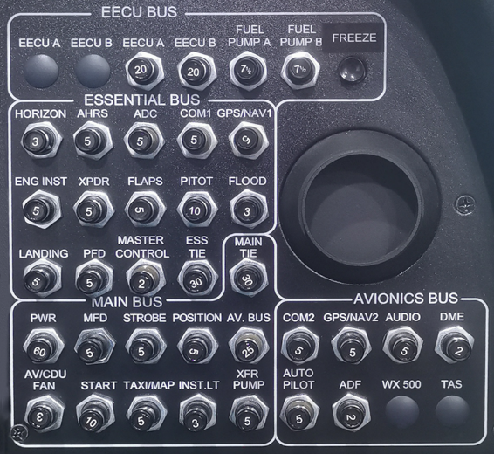

断路器弹出的现象和处置
发动机、电源、全静压系统故障处置
部分仪表失效时，备用仪表的使用
教员台设置故障和断路器弹出

——飞机、航电系统教学

依据真实飞机原理图建立的电源和燃油系统模型
G1000综合航电系统使用，包括PFD、MFD、音频控制板
飞行计划的编辑、执行、修改

——结合iFSimGST仿真平台用于通用航空技术研究

点击下载钻石DA40单双发切换五级飞行训练器产品说明书

二. 产品标准配置和选配项以及运行要求

类型		标准配置	选配
仿真软件	飞机型号	钻石 DA 40NG	/
	发动机型号	AE300 E4-A	/
	综合航电系统	佳明 G1000	/
驾驶舱硬件	总体结构	1：1全尺寸座舱，玻璃钢外壳	/
	仪表面板	与真机布局一致	可与DA42训练器切换
	G1000组件	PFD、MFD、音频控制板仿真件	/
	备用仪表	4块虚拟仪表显示屏	/
	中央操纵台	油门、停机刹车、燃油控制手柄	/
	配平手轮	电动配平轮	/
	操纵杆、脚蹬	3通道操纵负荷系统	/
	座椅	仿真座椅	/

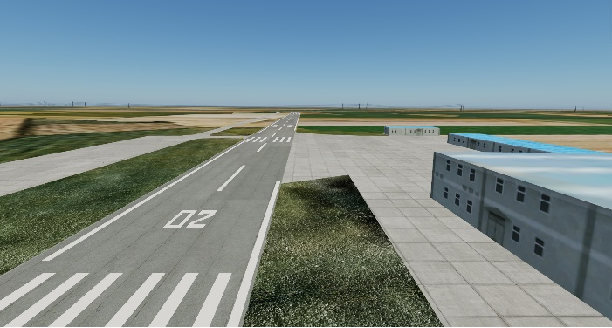

视景系统	视景软件	X-Plane 11	X-Plane 12
	机场数量	6个	可新增机场
	视景硬件	200°×45°高增益金属环幕视景	/
	视景硬件	3通道激光投影仪	/
声音系统	声音硬件	2个座舱内音箱	头戴式耳麦，座舱通话音频矩阵
声音系统	声音软件	发动机环境音、航电告警音、导航台识别音	座舱、教员台通话

教员台软件	通用型教员台软件	设置飞机状态、载重平衡和服务设置机场、飞机位置设置飞行环境设置飞机故障 2D 飞行地图显示	QTG测试和报告生成功能
教员台硬件	显示器	2个教员台桌上显示器 1个壁挂式座舱监控显示器	/
	教员台控制盒	设备开关、操纵负荷急停按钮	音频通话接口
	座椅	标准座椅	/
	教员桌	标准教员桌	QTG报告打印机
计算机	视景计算机	CPU：i7 10700K 显卡：GeForce GTX 4070 内存：32G 硬盘：500G SSD
	G1000工控机	CPU：i7 低电压内存：16G 硬盘：256G SSD
	仪表工控机	CPU：i7 5500 内存：4G 硬盘：128G SSD
	教员台计算机	CPU：i5 9600K 显卡：GeForce 1650 内存：8G 硬盘：240G SSD

运行要求
净重	1100 kg
额定功率	3.5 kw
标称电压	220 V
操作系统	Windows 10
拆后最大部件（入口要求）	宽度不小于 1.2 米，高度不小于 1.6 米
地板承重	300 kg/㎡
建议的运行温度	10 ℃ - 35 ℃
建议的运行湿度	30 % - 80 %
