CNFSimulator.B737.VMT

波音B737-800飞机虚拟维护训练器

产品概述

CNFSimulator.B737.VMT是中仿智能科技自主研发的桌面级波音B737-800飞机虚拟维护训练系统（Virtual Maintenance Trainer）。该产品基于波音公司官方数据开发，模拟B737-800机型，开发过程中使用波音公司的AMM、IPC、WDM、SSM、FCOM、FIM等技术手册，与真实飞机功能一致。

产品面向航空培训机构、航空公司、MRO维修企业及航空院校，提供一套完整的飞机系统认知、故障诊断与维修实训仿真环境。基本功能满足AC-147-04R1（民用航空器机型、部件修理项目培训大纲）对B737-800飞机的II类机型培训实操部分的要求。

飞机维修模拟机具有系统软件保护功能。模拟机软件安装完成后，做好系统还原点设置，每次授课完成后下次启动即可恢复正常状态，学生的误操作不会影响模拟机的正常使用。

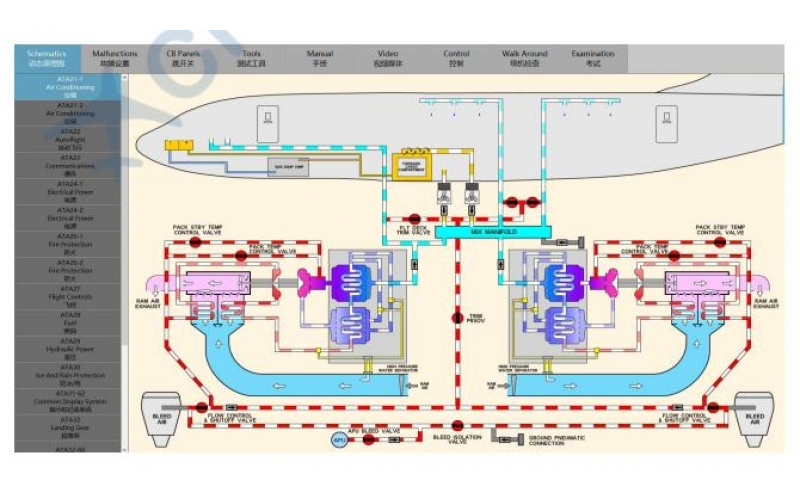

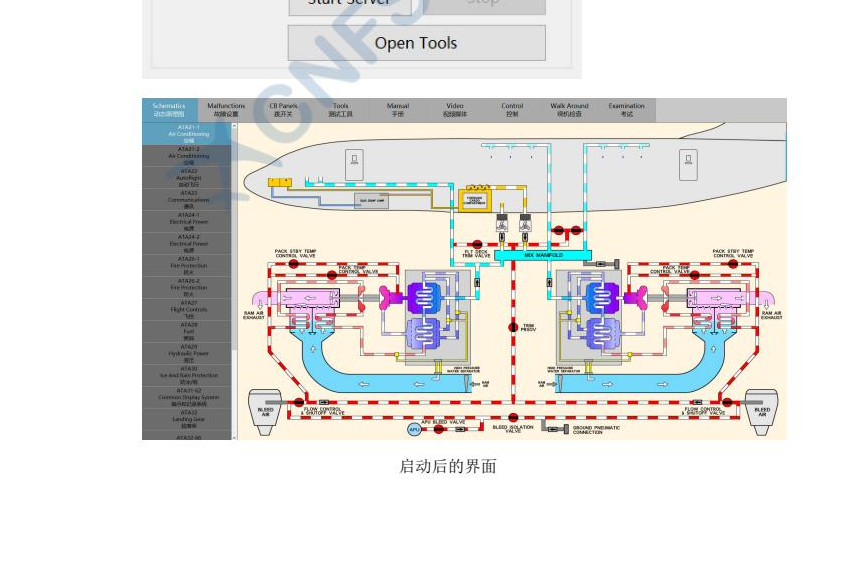

教师端主界面与动态原理图

功能亮点

驾驶舱全面板仿真

完整构建B737-800 3D驾驶舱，包括P1机长仪表板、P2中央仪表板、P3副驾驶仪表板、P5头顶版、P6副驾驶跳开关板、P7遮光板、P8后电子面板、P9前电子面板、P18机长跳开关板及其他面板。所有面板的所有部件均可由鼠标操作，与真实飞机操作一致。

所有部件的操作逻辑与驾驶舱效应与真实飞机一致，并可以同时与动态系统原理图联动，并实时的反映在三维飞机模型上。

故障设置与排故

教师可在任意时刻向飞机系统注入故障，故障激活后驾驶舱效应与真实飞机一致，包括地面和空中状态。故障清单全部显示在教师席或学生席的控制软件部分，并可记录故障发生及排除的详细信息。

支持故障生效时间设置：立即生效或自定义延迟时间（以分钟为单位）。教师远程设置故障后，学员端的故障列表按钮将自动隐藏，确保学员独立完成排故训练。

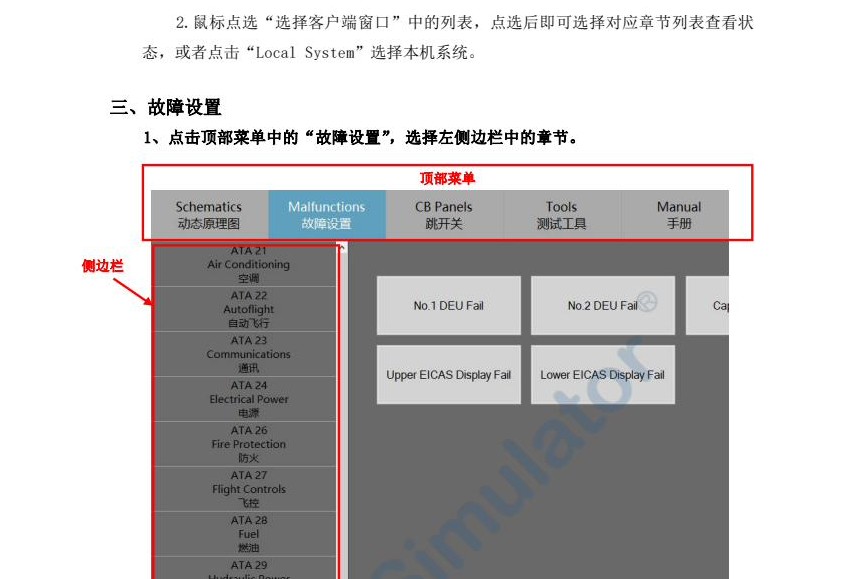

故障设置界面

动态系统原理图

动态原理图覆盖ATA21空调、ATA22自动飞行、ATA23通信、ATA24电源、ATA26防火、ATA27飞行操纵、ATA28燃油、ATA29液压、ATA30防冰/排雨、ATA31指示与记录、ATA32起落架、ATA34导航、ATA36引气、ATA49 APU等系统，与驾驶舱实时联动。

虚拟飞机三维仿真

提供B737-800飞机完整的三维模型，支持飞机内外部自由漫游。仿真地面电源车、高压气源车、空调车、加油车、供水车与排污车等地面车辆，车辆与飞机系统实时关联。

支持飞机站位显示，包含机身、机翼和升降舶的XZY轴全部站位信息。支持发动机透视图、安全销、系绳、轮档等机外部件设置，部分功能可用于绕机检查。

B737-800三维飞机模型俭视图

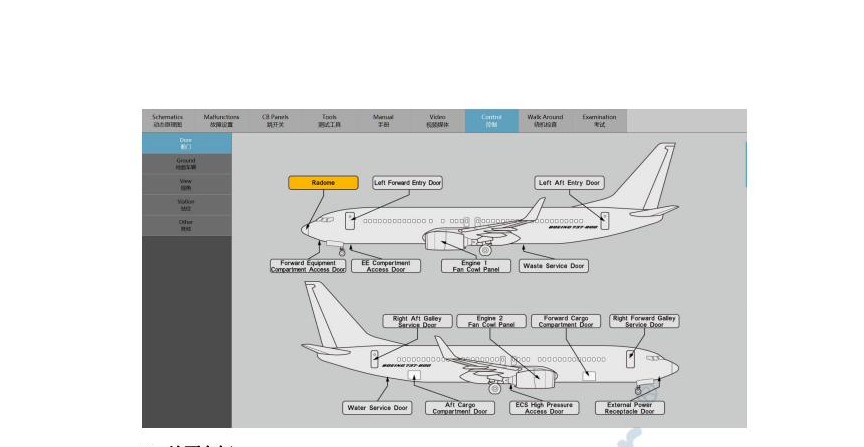

舱门控制与B737-800飞机结构图

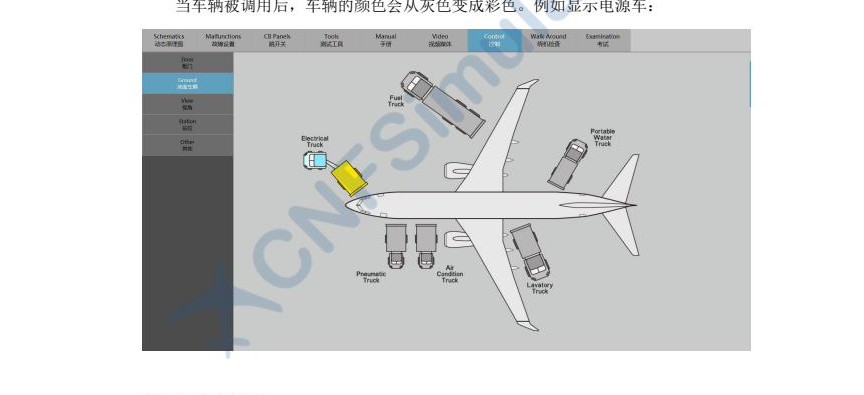

地面车辆仿真

部件识别与定位

通过关键词搜索可快速定位飞机组件位置，支持按ATA章节、件号或名称检索，点击“Go to”即可在三维模型中定位到对应部件。同时提供机外部件图片库，方便学员辨识各类组件。

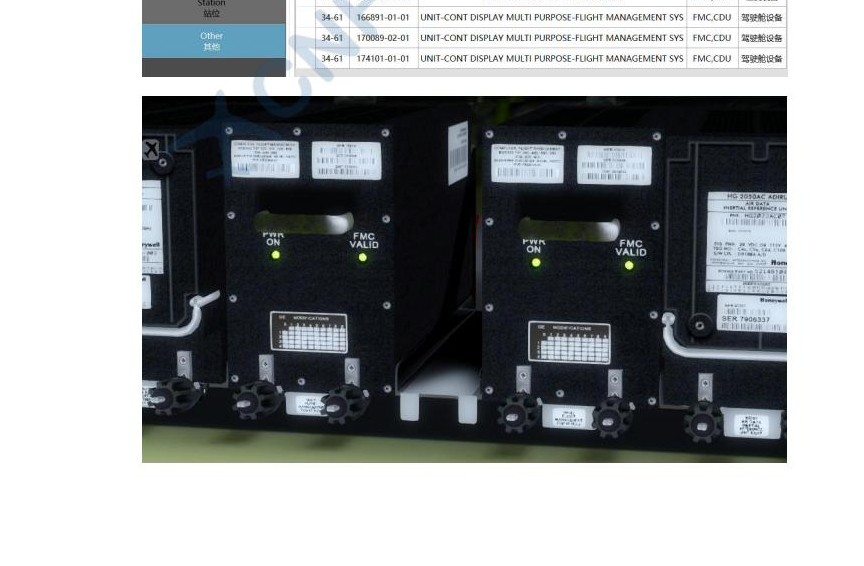

部件识别与电子设备舱实景

绕机检查模块

学员可依据绕机检查模块进行标准化的机外地面目视检查和驾驶舱检查。每项检查均显示检查内容、检查方法和检查标准，学员可下拉选择检查结果并签名。教师可查看学员完成的绕机检查结果。

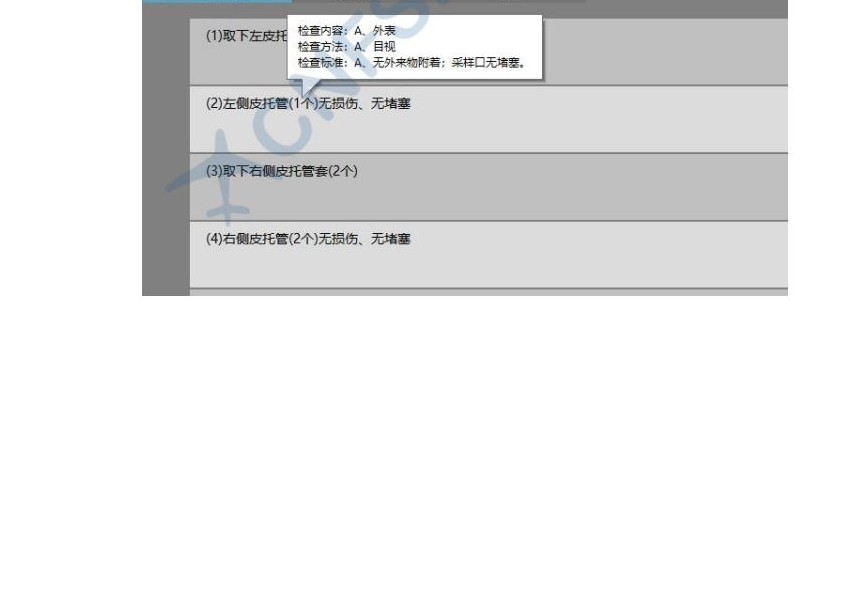

绕机检查界面

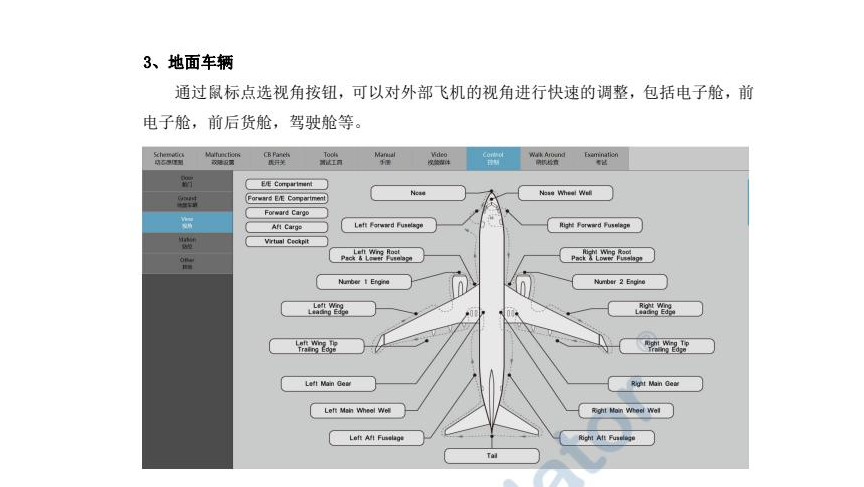

视角控制与绕机检查区域

内置维修手册与视频

集成B737-800飞机维修手册，支持SWF格式的波音手册浏览。可在不中断模拟运行的情况下打开其它培训及教学文件。同时支持视频媒体模块，可加载字幕文件配合教学视频使用。

测试工具仿真

内置多种虚拟测试工具，包括Nav/Comm Test Set（用于VOR、LOC、GS、Marker Beacon、ILS、SELCAL等系统测试）、DME Test Set、ATC Transponder Test Set、万用表、气压测试设备等，完整模拟真实维修环境中的测试工具操作。

教学管理与考核系统

教师席位可通过教室内部网络对学生端的模拟机进行监控，也可以远程操作学生端，具有设置初始状态、设置飞机系统状态、故障设置等功能，可以实时查看每台学生席位的维修进展情况。

支持考试与试卷管理，教师可创建用户、管理试卷与试题、下发考试并批改试卷。学生通过登录账号记录学习时间、排故完成情况、考试成绩等，成绩可以Excel形式导出。

适用场景

航空院校实训教学

满足CCAR-147机型培训大纲要求，为航空维修工程专业提供从B737-800飞机系统认知到排故训练的全流程虚拟实训。

航空公司机务培训

用于航空公司在职机务工程师的B737机型转换培训、复训和技能评估。可完成飞机航后维护检查模拟，提供737-800飞机航后电子检查单和定检单，可填写检查结果和执行人签署。

MRO维修企业

为MRO维修机构提供标准化的B737-800维修操作培训平台。

航空培训中心

可作为CCAR-147培训机构II类机型培训实操环节的核心教学设备。

产品优势

基于官方数据，高度仿真

基于波音公司官方数据开发，系统逻辑、部件位置和操作程序与真机完全一致，满足AC-147-04R1培训标准要求。

零风险实训环境

无需接触真机即可完成维修实训，避免真机操作安全风险和高昂的停场成本。软件具有完善的系统保护机制和一键还原功能。

丰富的虚拟测试工具

内置多种专业测试工具仿真，包括Nav/Comm、DME、ATC Transponder、万用表、气压测试等，贴合实际维修环境。

灵活部署，低维护成本

标准工业主机即可运行，普通办公环境下可连续工作24小时以上。支持单机独立运行和教室联网部署。

技术规格
